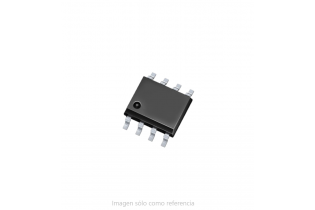

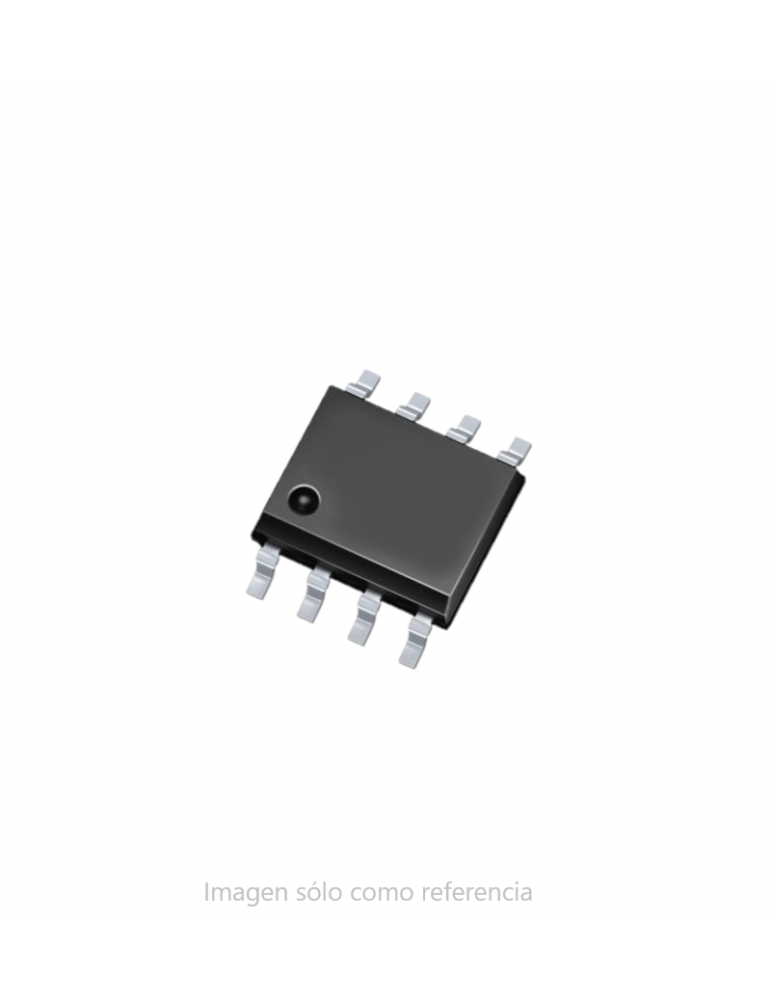

ACPL-227-50CE, Optoacoplador
Optoacoplador, salida Transistor 3000V, 2 canal
|
Fabricante |
Broadcom |
|
N.° Part. Fab. |
ACPL-227-50CE |
|
N.° Part. Dbu |
D11209 |
|
Empaquetado |
SO-8 |
|
RoHs |
|
|
Datasheet |
Sin plomo
MÉTODO DE PAGO PARA COMPRAS EN LÍNEA: TARJETA DE CRÉDITO, DÉBITO O SINPE MOVIL
Para pagos con PayPal por favor cambie la divisa a Dólares en la pestaña Mi Cuenta
Costo de envío GAM ₡2,500, fuera de GAM ₡3,000 más IVA. Tarifa solo para Correos de Costa Rica
El ACPL-227 es un optoacoplador de fototransistor de semitono de doble canal con entrada de CC, que contiene dos diodos emisores de luz acoplados ópticamente a dos foto-transistores separados. Está empaquetado en un encapsulado SO de 8 pines. La tensión de aislamiento de entrada-salida tiene un valor nominal de 3,000 Vrms. El tiempo de respuesta RT suele ser de 2 μs, mientras que el CTR mínimo es del 50% a una corriente de entrada de 5 mA.
|
Especificaciones generales
|
||
|
Atributo |
Símbolo |
Valor (Max.) |
|
Tipo de salida |
- |
Transistor (NPN) |
|
Número de canales |
- |
2 |
|
Voltaje colectro-emisor |
Vceo |
80V |
|
Voltaje emisor-colector |
Veco |
7V |
|
Corriente colector |
Ic |
50mA |
|
Voltaje de aislamiento |
Viso |
3000Vrms |
|
Temperatura de funcionamiento |
Topr |
-55°C a 110°C |
Aplicaciones
- Aislamiento de I/O de microcontroladores
- Transmisión de señales entre circuitos de diferente potencia e impedacia
- Controladores de sistemas programables
