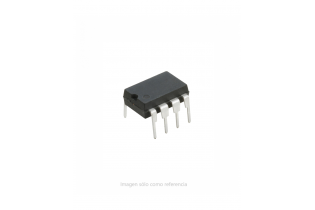

El ecualizador gráfico de siete bandas IC es un chip CMOS que divide el espectro de audio en siete bandas: 63Hz, 160Hz, 400Hz, 1kHz, 2.5kHz, 6.25kHz y 16kHz. Las siete frecuencias se detectan y multiplexan a la salida para proporcionar una CC representación de la amplitud de cada banda. No se necesitan componentes externos para seleccionar las respuestas del filtro. Solo se necesita una resistencia y un condensador fuera del chip para seleccionar la frecuencia del oscilador en el reloj del chip. Las frecuencias centrales del filtro rastrean esta frecuencia.

Aparte de los condensadores de acoplamiento y desacoplamiento, no se necesitan otros componentes externos. El suministro de chips puede estar entre 2.7 y 5.5 voltios con 5 voltios proporcionando el mejor rendimiento. El dispositivo tiene una corriente de reposo muy baja (menos de 1mA típica) para dispositivos de audio portátiles. el multiplexor se controla mediante un reinicio y una luz estroboscópica, lo que permite la lectura del multiplexor con solo dos pines. La velocidad de lectura del multiplexor también controla el tiempo de caída (10% de caída por lectura), por lo que no se necesitan pines externos para esta función.
