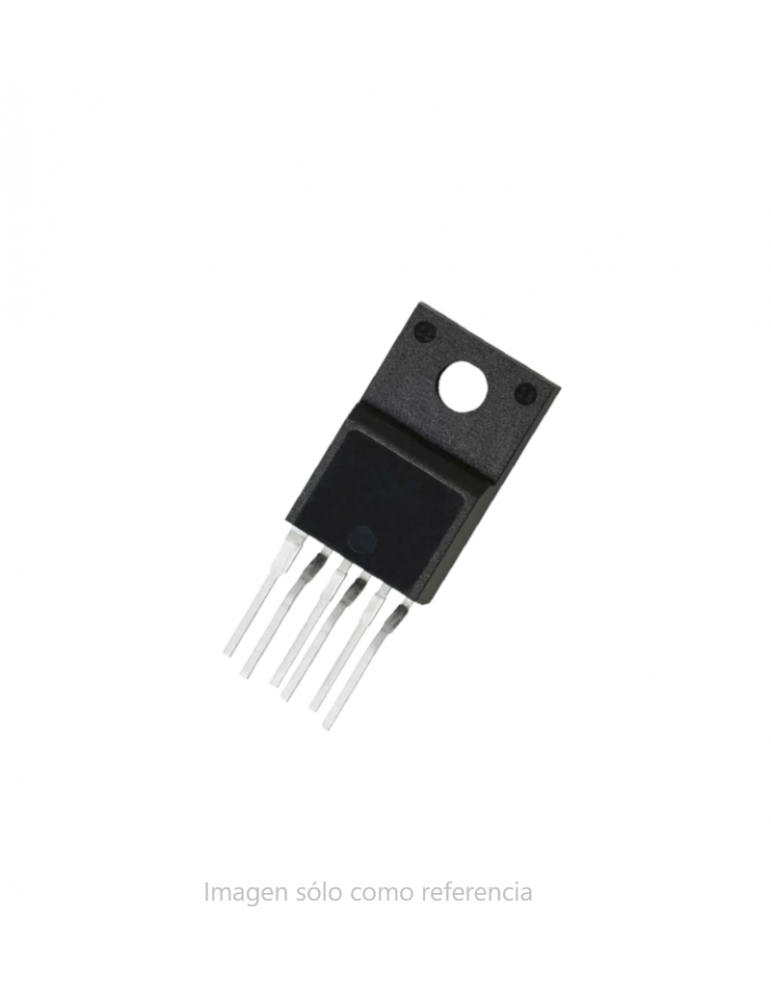

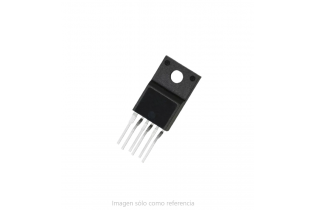

STR-W6735 , AC/DC

Conversor AC/DC, alto rendimiento, oscilador PWM

Fabricante

 Sanken

N.° Parte Fabricante

 STR-W6735

N.° Parte Dbu

 D121204

Encapsulado

 TO-220F-6L

RoHs

  Sí

Datasheet

  STR-W6735

3.500,00 CRC
Impuestos incluidos
Cantidad
Agregar a Favoritos
Disponible para envío inmediato

  MÉTODO DE PAGO PARA COMPRAS EN LÍNEA: TARJETA DE CRÉDITO, DÉBITO O SINPE MOVIL

Para pagos con PayPal por favor cambie la divisa a Dólares en la pestaña Mi Cuenta

  ENVÍOS A TODO EL PAÍS

Costo del envío: 3 mil colones

El STR-W6735 es un IC de topología cuasi-resonante diseñado para aplicaciones SMPS. Muestra características de ruido EMI más bajas que las soluciones PWM convencionales, especialmente a más de 2 MHz. También proporciona un modo de conmutación suave para encender el MOSFET interno a un voltaje cercano a cero (punto inferior VDS) mediante el uso de la característica resonante de inductancia primaria y un condensador resonante. El paquete es un TO-220 completamente moldeado, que contiene el chip controlador (MIC) y MOSFET, que permite una potencia de salida de hasta 160 W con una entrada de 120 VCA. La función de salto de fondo omite el primer fondo de VDS y enciende el MOSFET en el segundo punto de fondo, para minimizar un aumento de la frecuencia de funcionamiento con carga de salida ligera, mejorando la eficiencia a nivel del sistema en todo el rango de carga.

Aplicaciones

  • Electrónica de consumo
  • Gestión de energía

Especificaciones generales


 Atributo  Valor (máx.)
 Tipo de IC
 Controladores de conmutación
 Voltaje de suministro
  35V
 Corriente de salida (Drenador)
  20A
 Número de salidas
  1
 Frecuencia de conmutación
  25Khz
 Disipación de potencia (Watt)  28.7W
 Voltaje de salida  -
 Temperatura de funcionamiento
  -20°C a 115°C
Mostrar productos similares
D121204
10 Artículos

Ficha técnica

Tipo de circuito integrado
Convertidores AC/DC
